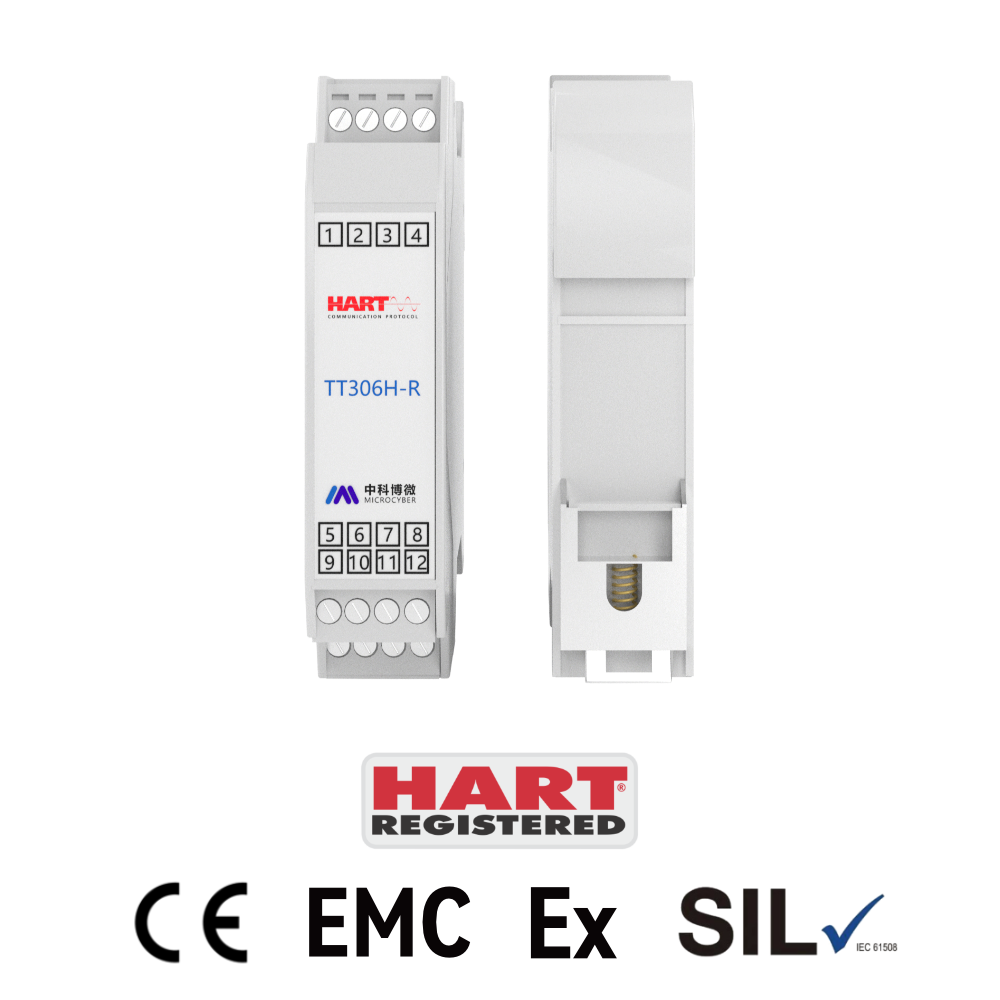

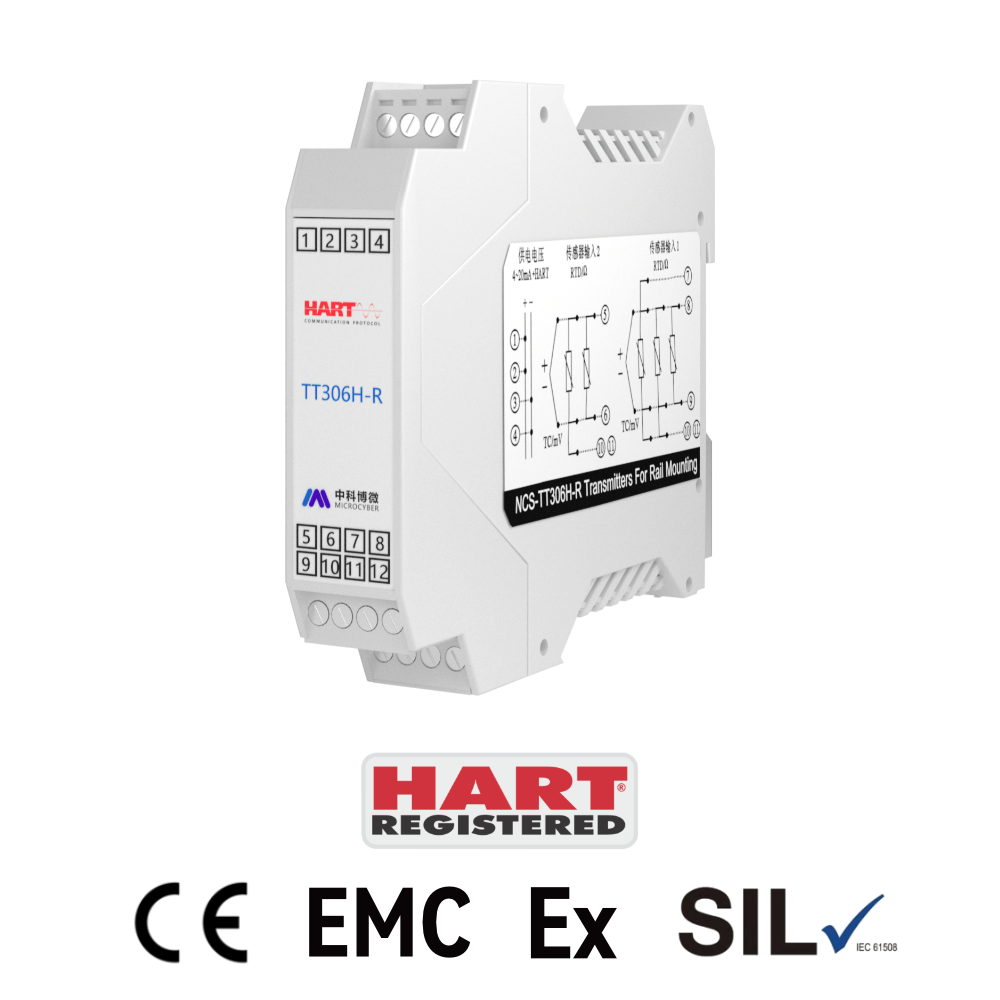

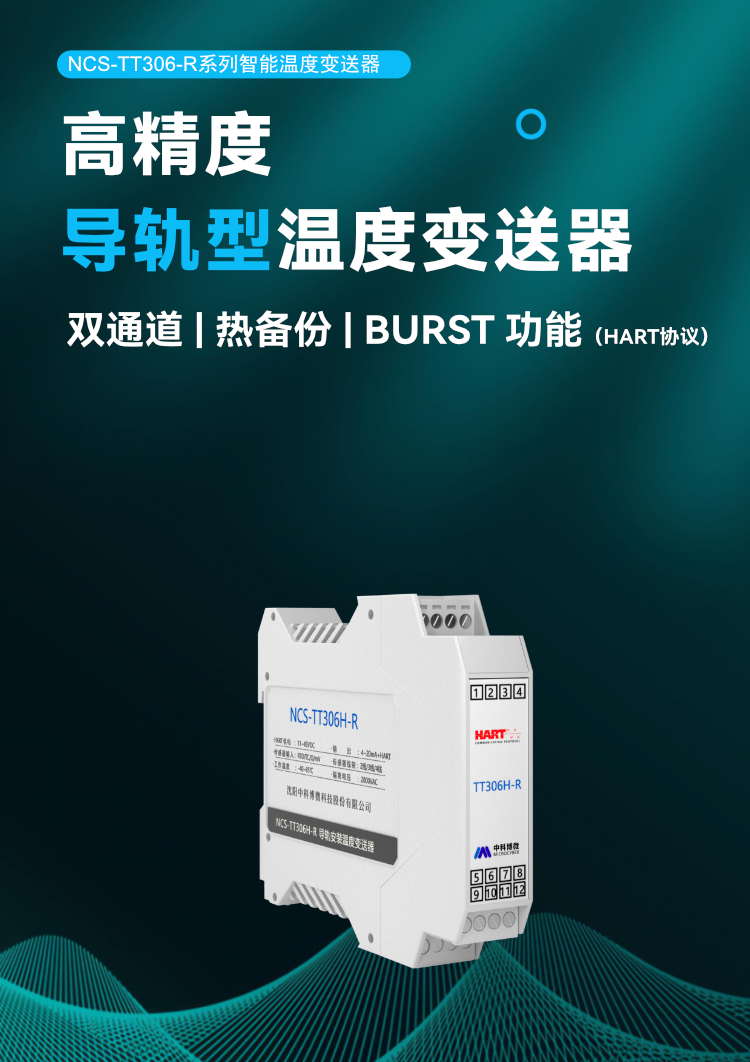

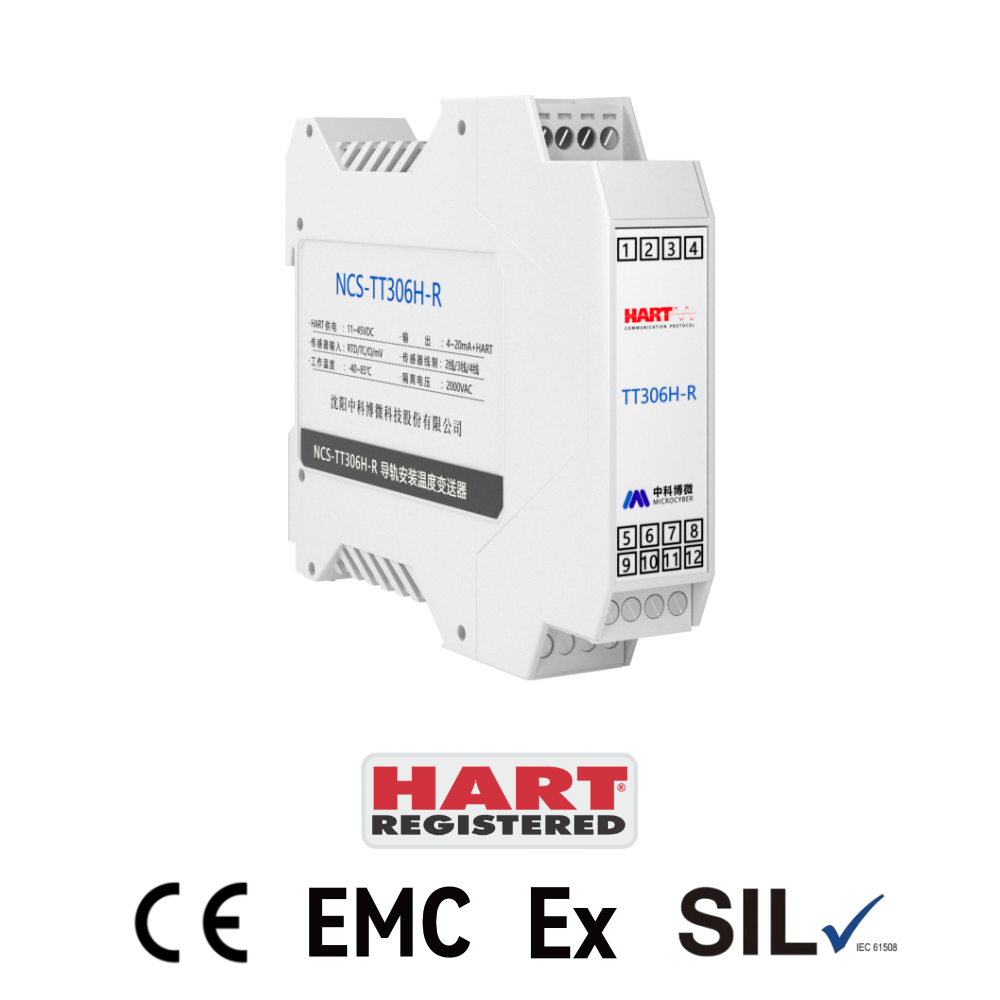

NCS-TT306-R 系列智能溫度變送器
NCS-TT306-R 系列溫度變送器是一款雙通道模塊式溫度變送器，具有高可靠性、高長期穩定性、高測量精度、低溫漂等特點，配備高級診斷、傳感器冗余熱備份等功能可以滿足關鍵工藝段的測量要求，是過程控制中不可缺少的現場測溫設備。可適用于多種熱電阻 (RTD)、熱電偶 (TC)、電阻 (Ω) 及電壓 (mV) 傳感器測量，支持 4-20mA+HART 通信協議。產品通過防爆、CE、EMC、SIL2 等多項國際認證，廣泛應用于石油、化工、電力、冶金等流程行業。
NCS-TT306-R 系列智能溫度變送器特點：
1. 通過 CE 認證、本安防爆認證、EMC、SIL2 等國際認證,通過 HART 國際組織認證
2. 雙通道，支持多種熱電阻、熱電偶傳感器，支持傳感器冗余熱備份
3. 熱電阻支持 2、3、4 線制接線方式
4. 熱電偶冷端補償精度可達 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低溫漂（Pt100：±0.003℃/℃）

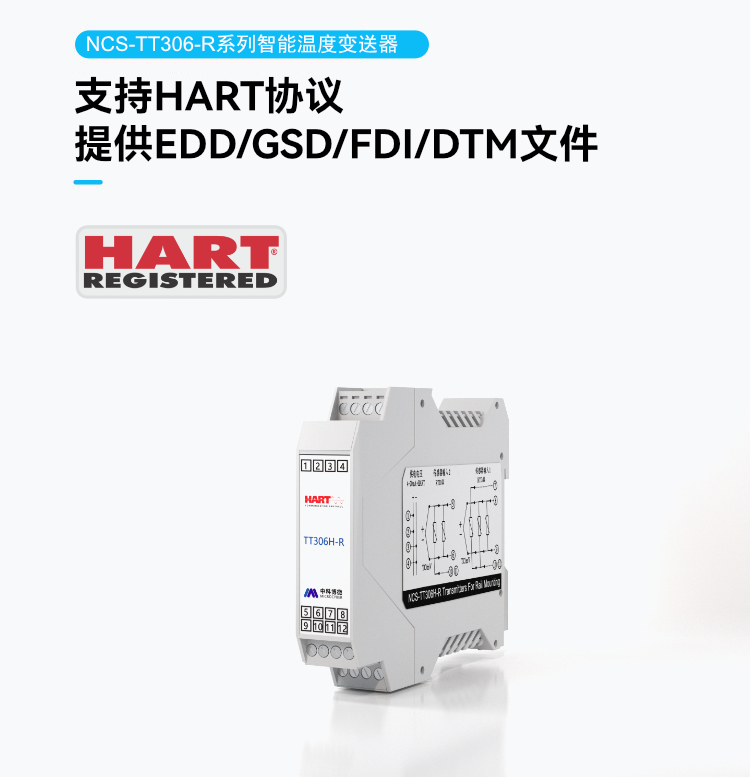

6. 提供 EDD/GSD/FDI/DTM 設備描述文件，適配多種 DCS 系統
產品描述
NCS-TT306-R 系列智能溫度變送器: NCS-TT306H 系列 HART 溫度變送器是一款高精度、低溫漂、高可靠性產品，包括頭部安裝式 NCS-TT306H 與導軌式 NCS-TT306H-R 兩種型號，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）
智能溫度變送器接線圖：
NCS-TT306H采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。
NCS-TT306H系列溫度變送器支持4-20mA+HART協議、支持液晶顯示，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT306-R 系列智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精度（25℃） | 溫漂（每攝氏度） |
電阻信號 | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~2000Ω | ±0.35Ω | ±0.015Ω | |
0~4000Ω | ±0.35Ω | ±0.015Ω | |
Cu50 | -50 ~ 150 ℃ | ±0.10℃ | ±0.005℃ |
Cu50_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.005℃ |
Cu100 | -50 ~ 150 ℃ | ±0.10℃ | ±0.003℃ |
Cu100_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.003℃ |
Pt50_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Ni50 | -60 ~ 180℃ | ±0.10℃ | ±0.004℃ |
Ni100 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni120 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni1000 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
NCS-TT306-R 系列智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精度（25℃） | 溫漂（每攝氏度） |
毫伏 | -100 ~ +100mV | ±0.025mV | ±0.0015 mV |
B | 500 ~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200 ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190 ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0 ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200 ~ 400℃ | ±0.35℃ | ±0.015℃ |
L_GOST | -200 ~ 800℃ | ±0.50℃ | ±0.0375℃ |
A（W5ReW20Re） | 0 ~ 800℃ | ±1.45℃ | ±0.06℃ |
C（W5ReW26Re） | 0 ~ 800℃ | ±1.15℃ | ±0.09℃ |
D（W3ReW25Re） | 0 ~ 800℃ | ±1.55℃ | ±0.07℃ |
NiCrAuFe | -273 ~ 7℃ | ±0.65℃ | ±0.020℃ |
CuAuFe | -270 ~ -196℃ | ±0.85℃ | ±0.035℃ |
NCS-TT306-R 系列智能溫度變送器詳細數據一覽：
總線接口 | 4～20mA（支持電流反轉）+ HART 7（支持BURST模式） |
總線電源 | 11.0 ～ 45 VDC |
接線方式 | 2、3、4線制 |
輸入信號 | 電阻信號：0～500Ω、0～2000Ω、0～4000Ω； 熱電阻傳感器：Cu50、Cu50_GOST、Cu100、Cu100_GOST、Pt50_GOST、 Pt100、Pt100_GOST、Pt200、Pt500、Pt1000、Ni50、Ni100、Ni120、Ni1000； mV信號：-100mV～100mV； 熱電偶傳感器：B、E、J、K、N、R、S、T、L_GOST、A（W5ReW20Re）、 C（W5ReW26Re）、D（W3ReW25Re）、NiCrAuFe、CuAuFe； |
協議版本 | HART 7 |
通道數量 | 雙通道 |
輸入阻抗 | ≧10MΩ |
電氣隔離 | 2kVAC/50VAC |
電壓影響 | ±0.005%/V |
液晶顯示 | 頭部安裝：支持LCD液晶顯示或無顯示（可選） 導軌安裝：無顯示 |
按鍵操作 | 支持按鍵設置參數 |
工作溫度 | -40（-55）℃～85℃ （無顯示） -20 ～ 70℃ （有顯示） |
濕度范圍 | (5～95)%RH |
存儲溫度 | -40 ～ 85℃ |
啟動時間 | ≤10秒 |
更新時間 | 0.8 ～ 1.3s |
阻尼調整 | 時間常數0～32秒 |
報警信號 | 飽和電流下限：[3.75-4.0)mA，默認值3.8mA 飽和電流上限：（20-20.8]mA，默認值20.5mA 報警電流下限：[3.5-3.7]mA，默認值3.6mA 報警電流上限：[21.0-23.0]mA，默認值21.75mA |
電流精度 | 0.05%；溫漂0.005%/℃ |
端子力矩 | 0.4Nm |
導線規格 | 1.5mm2 |
抗振規格 | 2-25Hz：±1.6mm；25-100Hz：±4g |
防護等級 | 端子IP00、模塊外殼IP20、導軌外殼IP20 |
重量 | 模塊 ≦ 75g；顯示卡：≦50g；導軌≦ 100g |
